Como preparar um arquivo de molde A0 para uso no projetor

Já comentei em outro post que estou usando um projetor para cortar os tecidos dos meus projetos de costura. O único problema é que nem todo designer fornece arquivos para uso com projetores e alguns ajustes precisam ser feitos para usar o molde nesse formato.

Nesse post, vou explicar como faço esses ajustes usando o Inkscape.

Aqui eu vou estar falando de ajustes exclusivamente para projeção. Caso queira ler sobre ajustes de medidas, esse post pode ser mais interessante.

A importância de fazer o preparo do molde

Os moldes A0 são disponibilizados originalmente para a impressão em papel. Por isso, as linhas usadas na ilustração podem não ter a grossura suficiente para se enxergar as linhas no tecido quando estiver projetando, bem como para ler a identificação de cada peça facilmente.

Esse preparo é importante para que você não gaste mais tempo do que o necessário na etapa de corte e evite cortar o tecido incorretamente por falta de clareza.

Ajustes no molde para projeção

Para facilitar o uso do molde no projetor, eu sempre faço ajustes que considero relativamente simples:

1. Ajuste da espessura das linhas
2. Ajuste da identificação das peças
3. Ajuste na posição das peças

Ajuste da espessura das linhas

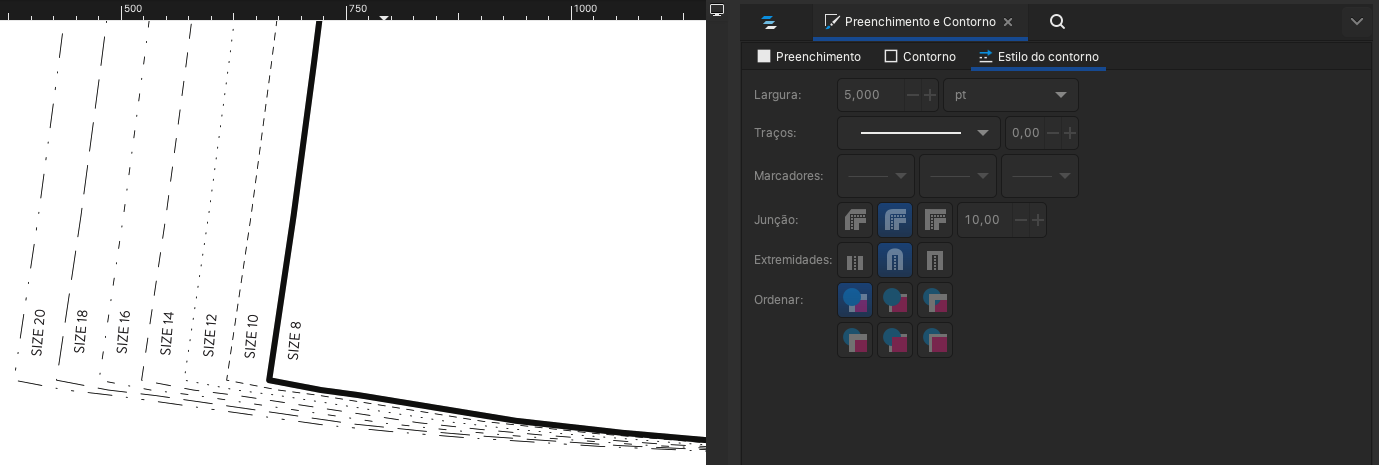

Para deixar as linhas mais visíveis, eu gosto de mudar a largura da linha dentro do menu “Estilo do contorno”. Por padrão, eu gosto de usar o valor de 5pt. Para ficar ainda mais visível, eu também mudo o traço para uma linha contínua.

Na imagem de exemplo, todos os tamanhos estão com a linha na espessura original, exceto pelo tamanho 8. Pode parecer uma espessura exagerada, mas acho que fica bem fácil de usar depois com o projetor.

Ajuste da identificação das peças

Para facilitar a identificação da peça projetada, eu mudo o tamanho da fonte do nome da peça.

Como eu abro os PDFs convertendo texto para caminhos quando a fonte não existe no meu computador, eu nem sempre tenho um tamanho exato para escolher. Por isso, eu faço esse aumento no olho mesmo.

Ajuste na posição das peças

Para cortar as peças é preciso respeitar o fio da costura. Para facilitar o posicionamento das peças em cima do tecido, eu gosto de usar o Inkscape para girar cada uma delas e deixar todos os fios na mesma direção.

Como o molde A0 foi pensado para o papel, o designer deve se preocupar apenas em fazer um melhor aproveitamento do papel. Para o projetor, eu gosto de girar as peças no Inkscape ao invés de girar no PatternProjector. Além de ser mais lento no software, eu prefiro pensar mais sobre o posicionamento no computador, ao invés de fazer isso com o tecido pronto para cortar.

Para facilitar ainda mais, é possível já deixar todas as peças próximas e encaixadas de forma que aproveite melhor o tecido, evitando desperdícios. Assim, você precisa apenas posicionar uma vez o projetor sobre o tecido e cortar as peças de uma só vez, dependendo do tamanho da sua mesa. Nesses casos, eu gosto de criar uma nova página dentro do Inkscape para fazer esse Tetris com mais organização, usando apenas as peças do meu tamanho.

Existe uma funcionalidade no Inkscape que permite esconder as camadas que você não quer usar. Se o designer criou o arquivo do molde com camadas, é possível esconder todos os moldes que não são do seu tamanho e deixar apenas o seu tamanho visível. Basta clicar no ícone do olho na camada dentro do menu “Camadas e Objetos” para exibir ou esconder.

Boas práticas no Inkscape

Eu sempre esqueço de seguir todas as boas práticas, por isso vou registrá-las aqui para consultar a lista futuramente e evitar esquecimentos.

Quando a gente compra um molde digital, é possível que no futuro se perca o acesso ao molde. Por isso, a primeira boa prática que eu recomendo é que sempre se faça uma cópia do arquivo para editar o molde. Assim, você pode ficar à vontade para editar o arquivo sem medo de salvar alguma modificação no original sem querer.

A segunda boa prática é muito parecida com a primeira. Sempre faça cópias das peças antes de editar. Quando estou editando um molde, eu crio uma nova página e copio para ela as peças do meu tamanho. É nessa página que eu vou fazer as edições, porque se eu me arrepender de alguma ajuste ou me perder nas edições e quiser recomeçar é só eu copiar de novo a peça original.

A terceira boa prática é anotar as alterações feitas. Se você está só editando os pontos que eu passei aqui no post, não tem necessidade. Mas se a edição incluir algum ajuste na peça, o ideal é anotar dentro do arquivo. Uma simples caixa de texto listando o que foi mudado já ajuda. Quando você precisar usar o molde no futuro você vai se agradecer por ter feito esse registro.

Resumindo, as boas práticas são:

• Fazer uma cópia do arquivo original do molde antes de editar
• Copiar as peças do molde, preservando as originais dentro do arquivo
• Criar uma caixa de texto listando as alterações feitas no arquivo

Esse post registra basicamente tudo o que eu faço quando preciso editar um molde no Inkscape. São passos simples, mas quando estamos costurando podemos nos sobrecarregar por causa da quantidade de passos que envolve construir uma roupa e ter um processo organizado ajuda muito.

Espero que as sugestões te ajudem!

Até a próxima!
